电势差计dianshichaji

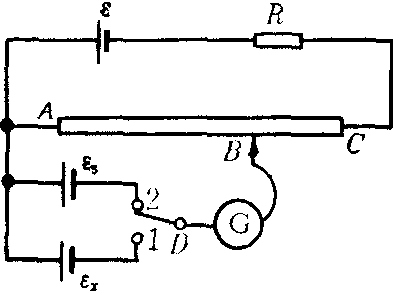

用补偿法来准确测量电源电动势的仪器。用电压表直接测量电源电动势是不准确的，因为任何电源都有一定的内阻γ，只要有电流流通，内阻上就会有电势降落Iγ，这样测得的路端电压就不等于电动势ε。要想精确地测定电源的电动势，应在设有电流通过电源的情况下测定路端电压。可利用的办法是补偿法。图中所示的是用补偿法测量电源电动势的原理电路图，其中εx是待测电源，ε8是标准电池，它的电动势稳定，而且是已知的(如镉汞电池的电动势当温度为20℃时，在1.01855～1.01868伏范围内),ε是工作电源，AC是一段均匀电阻丝，其上有一滑动触头B,G是灵敏电流计，先将双掷开关K掷于1处，调节滑动触头B，使电流计指针不偏转（即电流计中电流为零），这时叫做达到了平衡，D与B点等电势，于是εx=UAB。设流过AB段电阻的电流为I，则εx=IRAB。再将K掷于2处，平衡将被破坏。将滑动触头移至B′，使之重新达到平衡，于是又有ε8=IRAB′。 因两种情况下灵敏电流计中均无电流通过，故上面二式中的I相同。由上二式可得

式中LAB及LAB分别为AB及^AB′段电阻的长度，根据上式便可求得εz。用以上方法测出的其实是待测电源无电流时两端的电势差，所以此种仪器叫做电势差计。实际的电势差计中，电阻AC由一系列标准电阻串联而成，RAB不需测量。可以从仪器面板上直接读出待测电动势εz的数值。用电势差计测量电动势，要求标准电阻的阻值和标准电池的电动势都很精确，如果再选用高灵敏度的电流计，对电源电动势的测量结果可有很高的准确度。
