塔式进水口tower intaking

位于水库水下深孔放水或泄水的隧洞或涵管的进口，用以控制水流的塔式进水建筑物。平面呈圆形或方形。塔身有封闭式或框架式。可修建在坝脚或山脚，或修建在坝坡或山坡中，视具体情况及条件而定。塔室底部装有控制水流的工作闸门及检修闸门，上部设有启闭机及工作桥。灌溉用的放水涵洞，为引取不同水温的表层、中层或底层水，可采用封闭式分层取水的进水塔，在不同高程上分设进水孔及控制闸门，以便按需要取不同层次的水流。进水塔各级进水孔下均需设消能栅格以形成水垫消能。由于水垫形成隔气层，还需设有通气管。这种形式工作可靠、结构复杂、造价高，多用于大中型工程。

泄洪洞

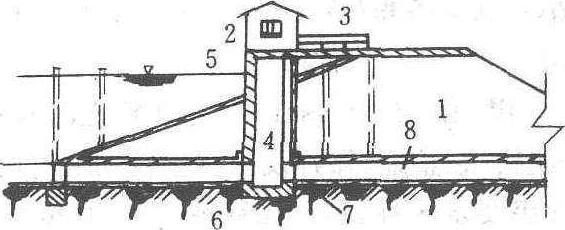

1.坝 2.启闭机室 3. 工作桥 4. 竖井 5.表面取水进口 6.检修闸门 7. 工作闸门 8. 放水涵洞
