储气柜gas holder

储存低压气体的容器。用于缓解供气量和用气量间的不平衡。有湿式和干式之分。下图为螺旋储气柜示意图，是一种使用较广的湿式储气柜。它由水槽、钟罩、塔节、水封、导轨、平台、顶架、顶板和气体进出管线等组成。按柜内气量的多少，壁板上的导轨和安在平台上的导轮间作相对运动，使塔节旋转着上升或下降，在一定范围内改变气柜的储气容积。干式储气柜结构上类似于内浮顶油罐，由于活塞（相当于浮顶）和柜壁间要求既能灵活地作相对滑动，又需有极好的密封性能，对柜体和活塞等部件的施工质量有很高的要求，目前已较少使用。目前世界上最大的储气柜容积已达34万m³。储气柜在低压下工作，单位容积的储气量少，储气效率较低。利用耐压较高的球罐和卧式罐可储存中等压力下的气体，用钢管组成的管束可储存高压气体，从而提高储气效率。储气柜和上述其他储气容器的储气量有限，只能解决局部地区昼夜气体供求间的不平衡。

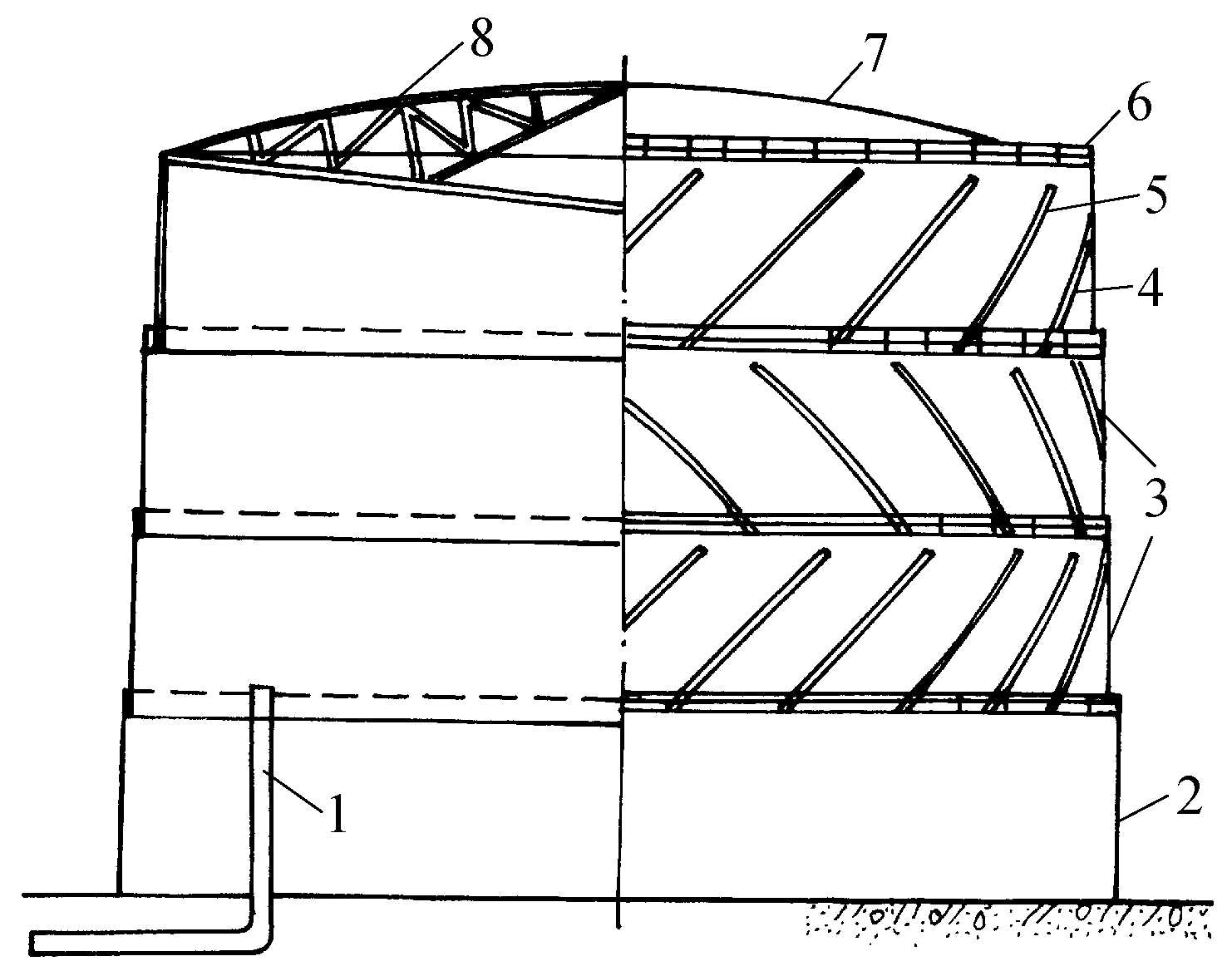

螺旋储气罐示意图
1-进气管；2-水槽；3-塔节；4-钟罩；5-导轨；6-平台；
7-顶板；8-顶架
