清管器收发装置pig launcher and receiver trap

发送和接收清管器的阀组等设施。下图为其示意图。发送时，先打开盲板把清管器放入发送筒内，逐渐开启原处于关闭状态的发送筒旁通阀和干管阀；逐渐关闭原为开启的干管旁通阀，靠油流压力将清管器从筒内推入干管；当指示器上指示清管器确已通过后，将各个阀门复原。接收时，先打开干管阀及接收筒旁通阀，再逐渐关闭干管旁通阀，待确认清管器已掉入接收筒内后，将各个阀门复原，打开排气阀及排污阀泄放筒内的压力及污油，然后打开盲板取出清管器。

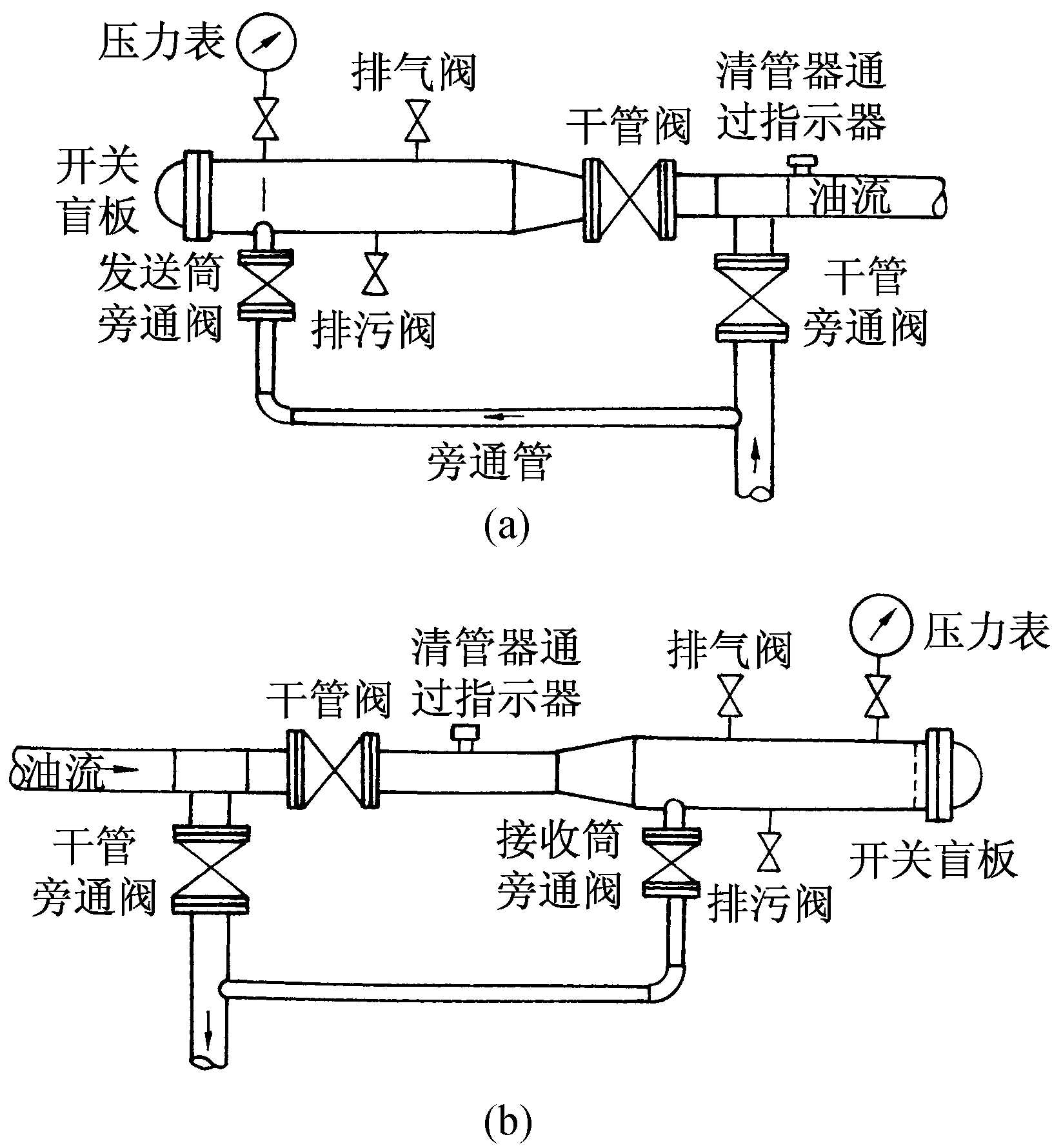

清管器发送与接收设备示意图
(a) 发送；(b) 接收
