与非门电路yufeimen dianlu

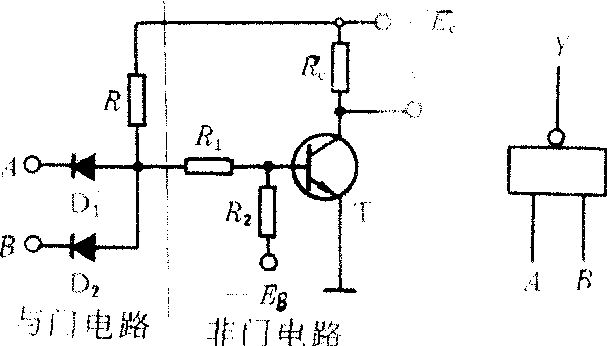

把一级与门电路和一级非门电路连接起来所构成的电路。简称与非门。是具有多端输入和单端输出的门电路。下图示出其电路及其逻辑符号。当有一个或一个以上的输入端为低电平0时，输出为高电平1；仅当输入全为高电平1时，输出才是低电平0。用逻辑函数的数学表达式表示则为：Y=A·B。下表列出了与非门电路的真值。
| A | B | Y |
| 0 0 1 1 | 0 1 0 1 | 1 1 1 0 |
| 词条 | 与非门电路 | ||||||
| 类别 | 中文百科知识 | ||||||
| 释义 | 与非门电路yufeimen dianlu把一级与门电路和一级非门电路连接起来所构成的电路。简称与非门。是具有多端输入和单端输出的门电路。下图示出其电路及其逻辑符号。当有一个或一个以上的输入端为低电平0时，输出为高电平1；仅当输入全为高电平1时，输出才是低电平0。用逻辑函数的数学表达式表示则为：Y=A·B。下表列出了与非门电路的真值。
|
||||||
